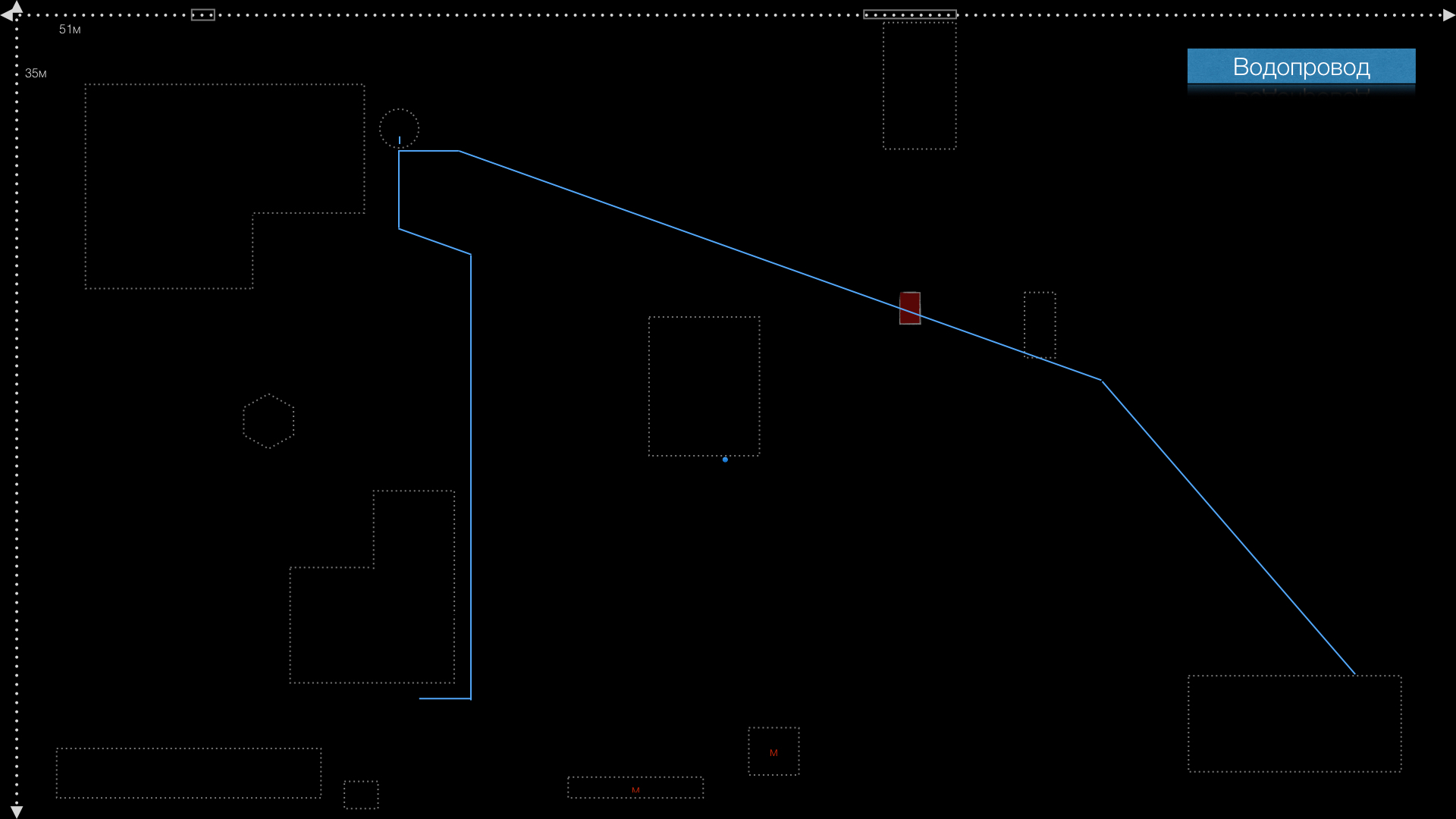

Схема водопроводной трассы
Водопровод начинается от колодца. От колодца вода разводится в три точки: Дом, Баня, Сарай.
Точка первая — Дом
Первый водопровод проложен в дом 90 корпус 1. За этим водопроводом не нужно следить в моменты заморозков и зимой если дом отапливается, так как водопровод до дома оборудован саморегулируемым кабелем обогрева проложенным внутри трубы. Труба утеплена, система оборудована термостатом, который включается при температуре ниже 0°. Этим кабелем также обогревается бокс насосной станции, установленный в домике колодца. Насос и кабель подключены в боксе. Бокс утеплен и подключен к розетке на колодце под гребенкой.
Колодец должен быть всегда подключен к электрической сети и активирован.
Часть водопровода проходит внутри дома и также требует слива воды из системы, если дом не будет отапливаться при морозах. Вы не можете оставить включённым колодец и отключить в доме отопление в холодное время года. Если вы хотите отключить дом от электричества, обогрева, вы должны слить остаток воды который находится в доме. Для этого нужно продуть систему дома сжатым воздухом (читай ниже…), предварительно открыв кран горячей воды. Через этот кран сольётся вся вода, которая находится в водонагревателе дома.
Точка вторая — Баня
Второй водопровод проложен к бане. Водопроводной канал закопан на глубину 70см без стыков – одной трубой диаметром 32мм. Этот водопровод нуждается в продувке при наступлении заморозков. Также в бане находится водонагреватель и бак нагрева воды над печкой. Все данные приборы включая и подходящие трубы должны быть продуты сжатым воздухом из компрессора с давлением не более 3-х атмосфер.
Данные водопровод снабжен кабелем обогрева 10 Вт на метр. Питание кабеля подается от колодца. Обогрев водопровода снабжен регулятором напряжения и контролем уровня (наличия) воды.
Последовательность действий.

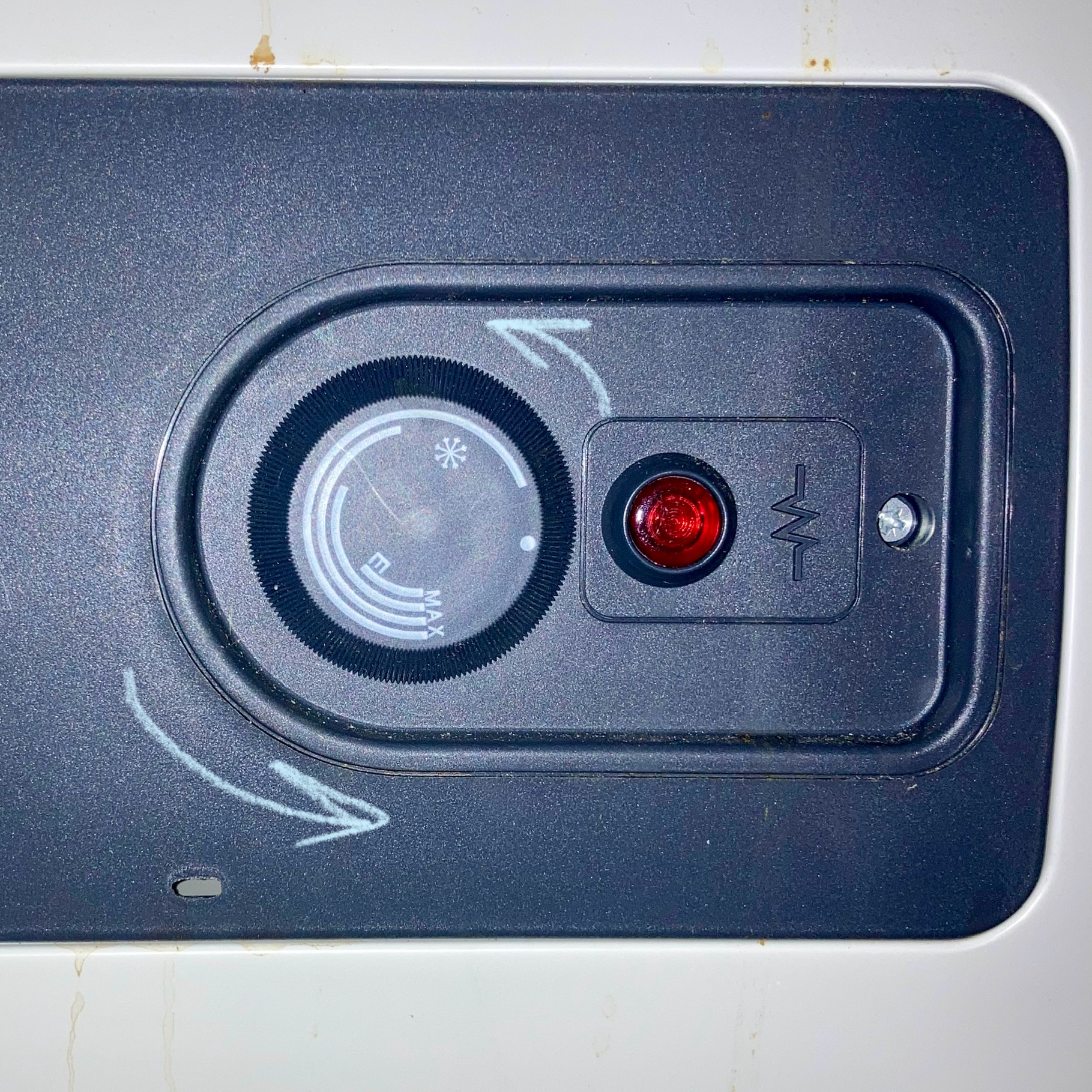

ИДИТЕ В БАНЮ и ОТКЛЮЧИТЕ ВОДОНАГРЕВАТЕЛЬ ОТ СЕТИ.ПОВЕРНИТЕ РЕГУЛЯТОР ВОДОНАГРЕВАТЕЛЯ ВЛЕВО ДО УПОРА:
1. Режим ` E ` - включено
2. Положение ` • ` - выключено

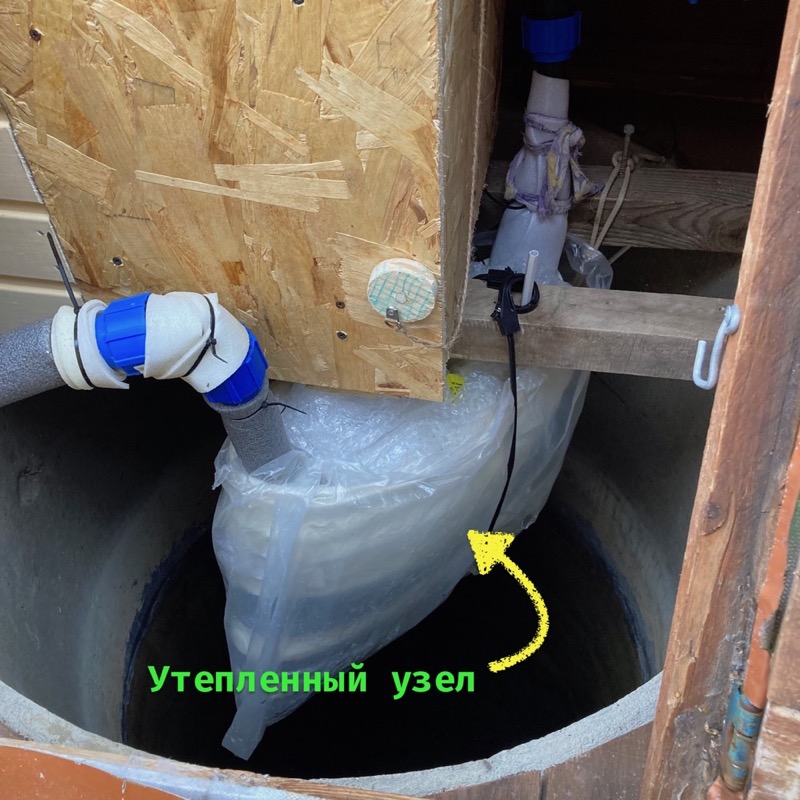

Вернитесь к колодцу. Внутри домика колодца, в самой нижней точке, которая утеплена, внутри находится сливной кран со сливным приспособлением.

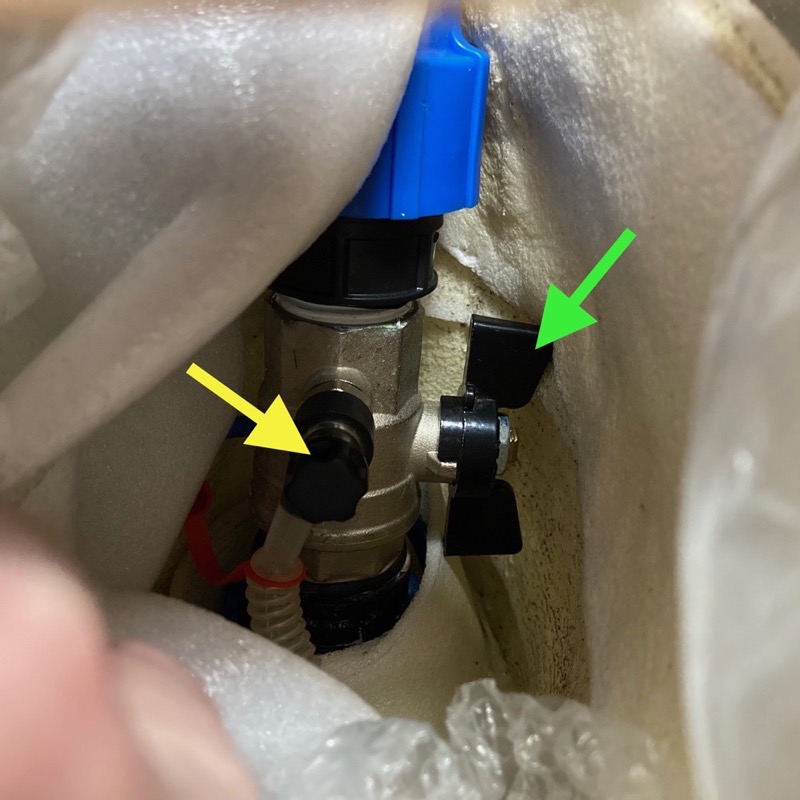

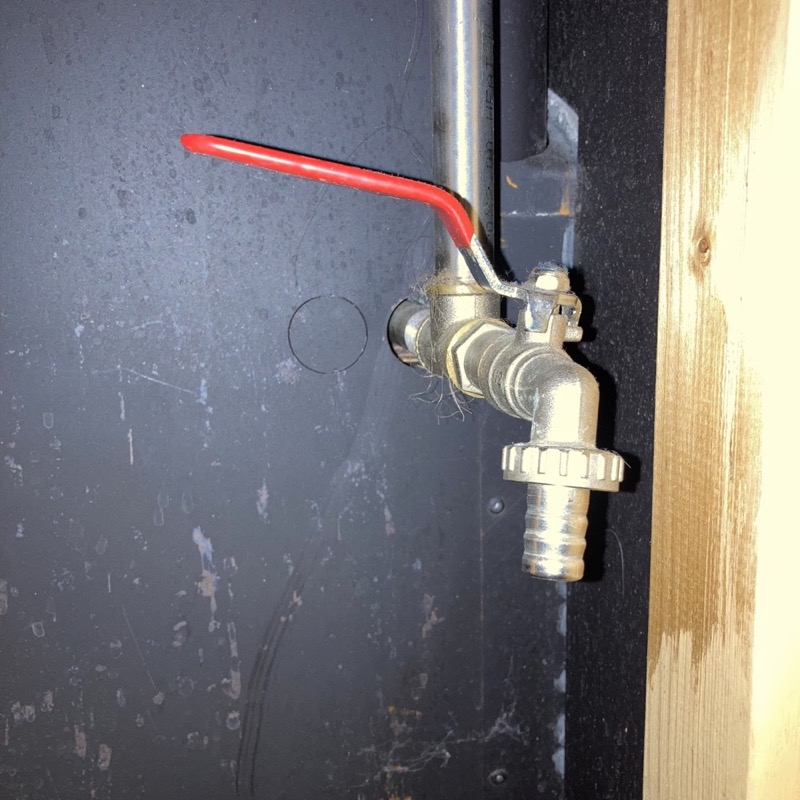

Перекройте этот жесткий кран по часовой стрелке (зеленая стрелка на фото). В самом конце нам придется снова вернуться в эту утепленную точку. Вы отключили вторую и третью точки подачи воды (баню и сарай). Далее требуется продуть отключённые части водяной системы сжатым воздухом. Последовательность шагов указана ниже.
Откройте смеситель в бане. Оставьте их открытыми.

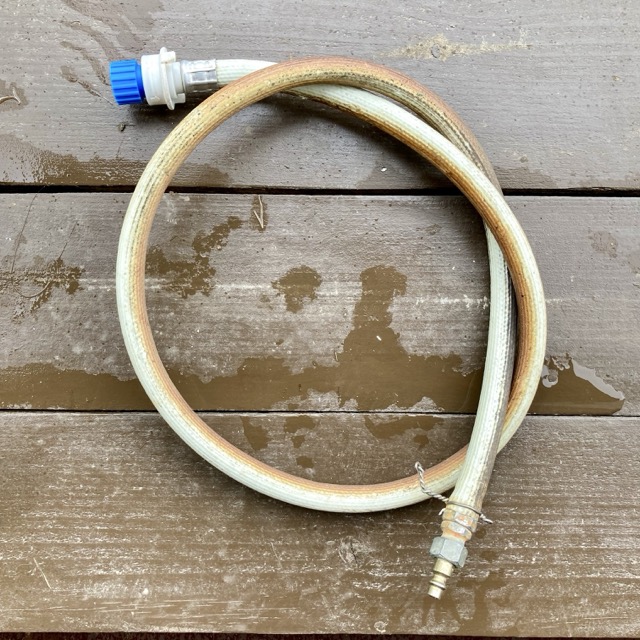

Включите компрессор находящийся в сарае в электрическую сеть, он должен набрать в себя воздух и отключиться. Подсоедините к нему продувной резиновый шланг с пистолетом. Воткните штуцер шланга в компрессор. Подсоедините к крану третьей точки у сарая спецшланг.
Если специального шланга не найдено, тогда вставьте продувочный пистолет в отверстие выхода воды и прижав направьте воздух в трубу нажав на курок пистолета. Вода начнёт выталкиваться воздухом в сторону бани и сливаться через смеситель в бане. Эта процедура обычно занимает две или три минуты. Ждите… Компресор может снова подкачивать воздух.
- Отправляйтесь в баню.
- В бане откройте водопроводный смеситель.

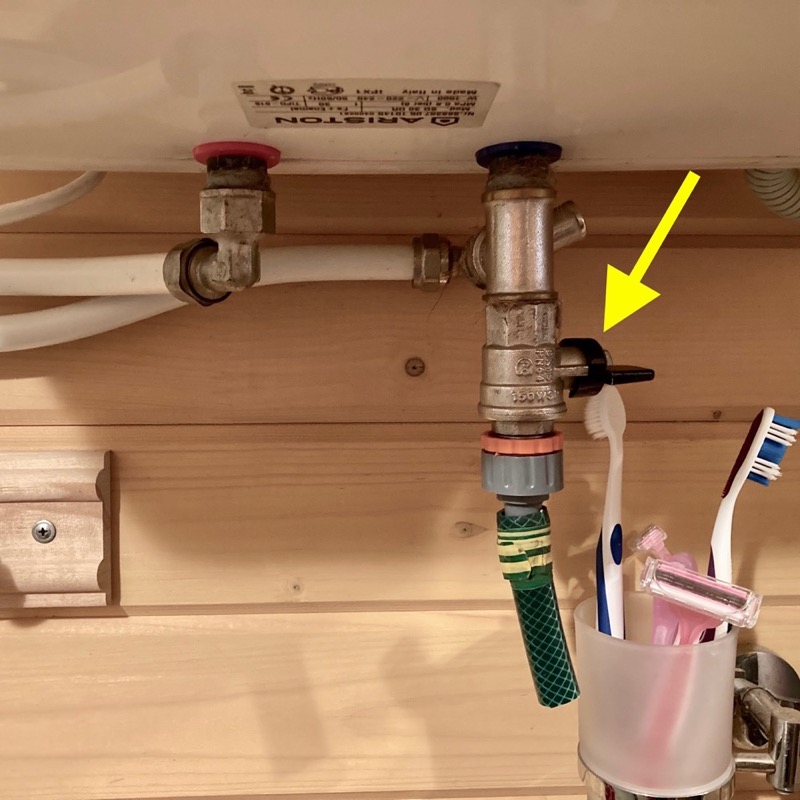

- Долее откройте кран под водонагревателем и дайте слиться всей воде в раковину, дождитесь полного слива воды. Это может длиться по времени до 5-8 минут с рывками.
- Слейте воду из бака над печкой через подсоединяемый шланг в душевую кабину.
- Слейте воду из бака в летнем душе.
После слития воды закройте все краны и смесители на зимний период. Краны и смесители должны быть всегда в закрытом состоянии.
Остатки воды
Вернитесь к колодцу чтобы слить остаток воды из фильтра и остатков воды ниже фильтра. Для этого в самый нижней утепленной точке, в сливном кране отрутите против часовой стрелки вентилёк (желтая стрелка на фото) и дождитесь слива остатков воды прямо в колодец. Закрутите по часовой стрелке вентилек без усилия.
!!! После слива воды реле автоматически отключит кабель обогрева, который проложен в трубе.
Система готова зимовать.
Пользование баней в зимнее время
Водопровод в баню снабжен кабелем обогрева труб. Если вам понадобится зимой включить воду, вам потребуется просто открыть кран в утепленном узле. Когда вода в фильтре достигнет нужного уровня сработает датчика обогрева водопровода и включится напряжение на кабель обогрева. По окончании использования водопровод можно оставить с обогревом или продуть трассу сжатым воздухом, предварительно перекрыв в теплом узле. Как только вода покинет водопровод датчик уровня воды отключат питание кабеля автоматически.
Важно знать и помнить, что кабелем обогревается только водопровод до гребенки, которая находится в бане. Если вы сольете воду только с водопровода, тогда в бане останется вода в водонагревателе, которая замерзнет при отрицательных температурах и повредит оборудование. Именно поэтому производить продувку системы нужно в соответствии с инструкцией, указанной в начале данной инструкции.
Выключатель – для чего…
На утеплёном боксе насосной станции установлен тестовый выключатель. Этот выключатель выполняет свою задачу только при положительных температурах, когда температура воздуха выше 0ºC, для принудительного включения обогрева. При отрицательных температурах этот выключатель теряет свою работоспособность.

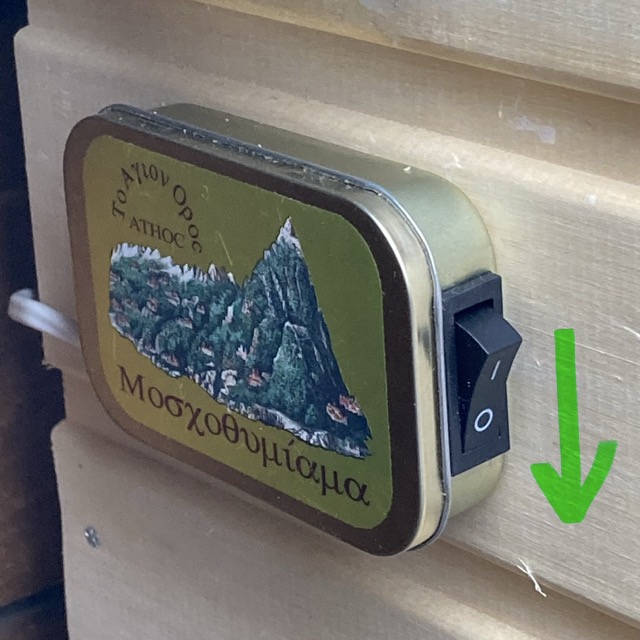

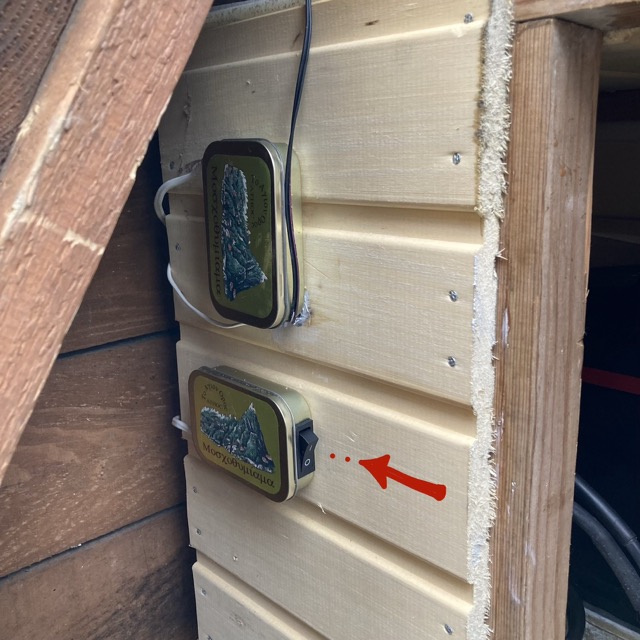

Нормальное положение выключателя вниз (откл.). На фото положение выключателя вверх, то есть он включён для принудительного обогрева.

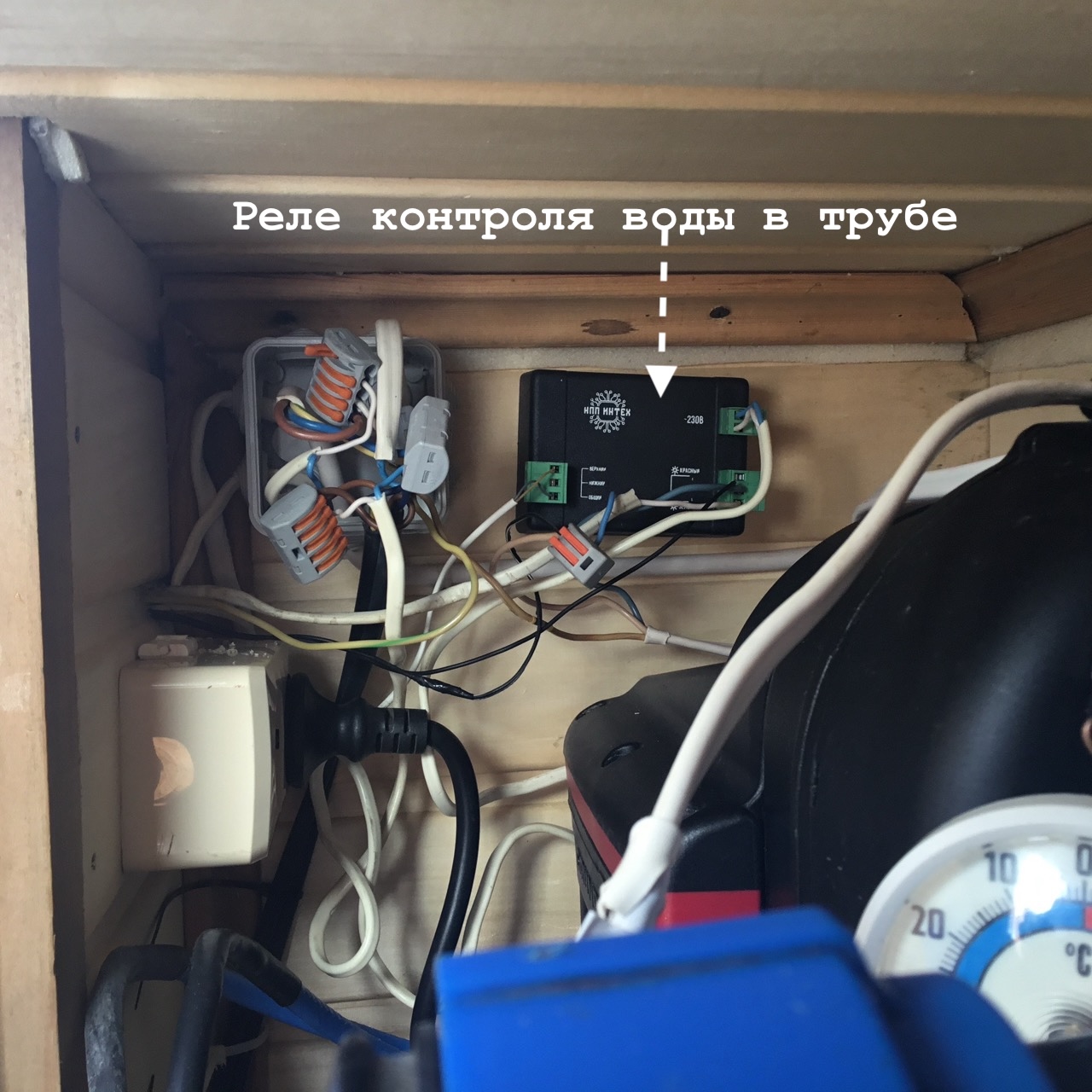

Над выключателем установлен регулятор мощности обогрева водопровода в регулятора может и не быть в схеме обогрева. Регулятора может и не быть в схеме обогрева.
Протяженность обогревающего кабеля до бани составляет 50м и при максимальной мощности потребляет до 1500 Вт энергии. Такая мощность совместно с обогревателями дома превышает допустимую нагрузку. Также такая мощность потребления избыточна, поэтому был установлен регулятор мощности, который ограничивает мощность до 500 Вт, которого вполне хватает для того, чтобы водопровод не замёрз. Оптимальное положение регулятора, это когда белая метка указывает на верхний правый винтик угла прибора – как показано на фото.
Монтаж и демонтаж насоса

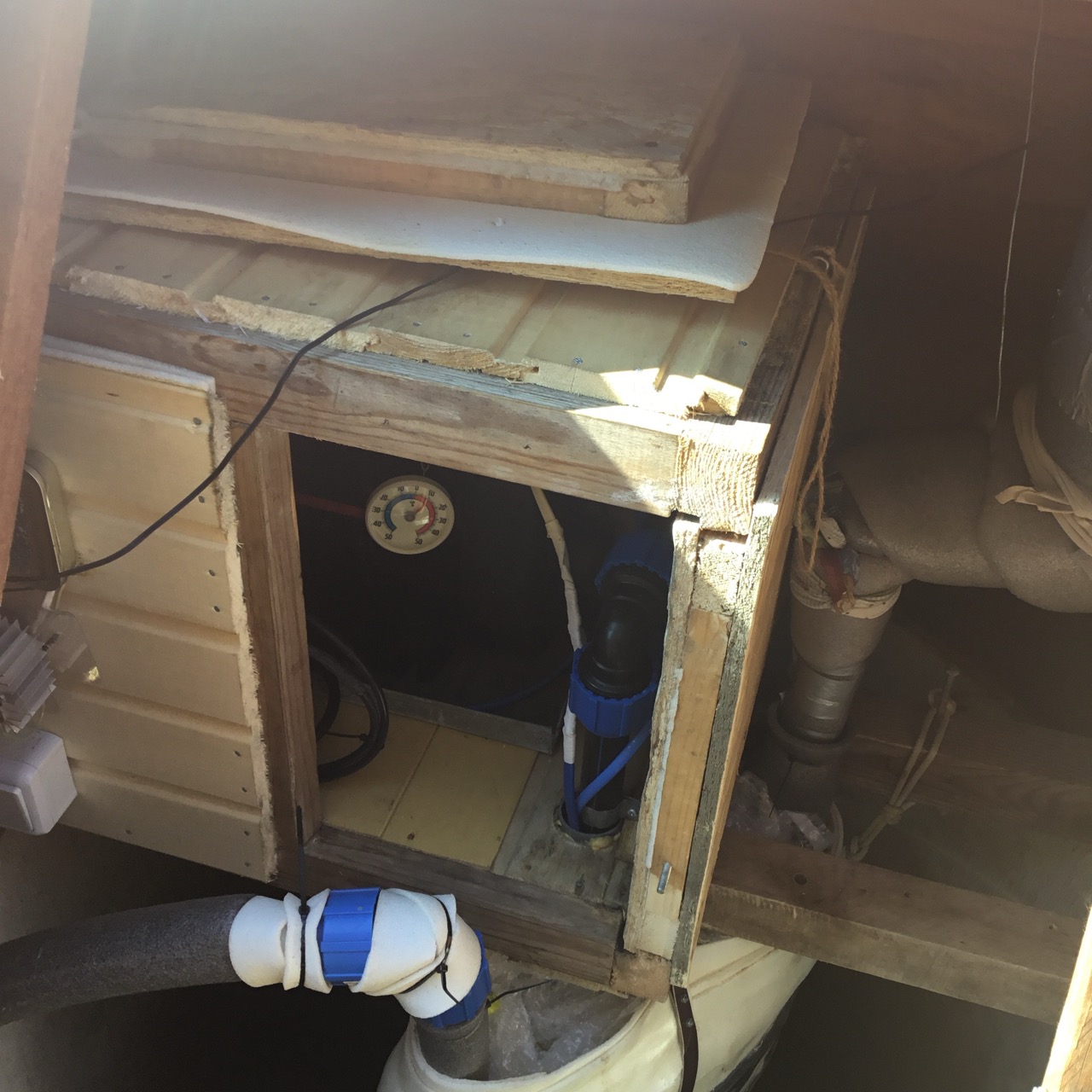

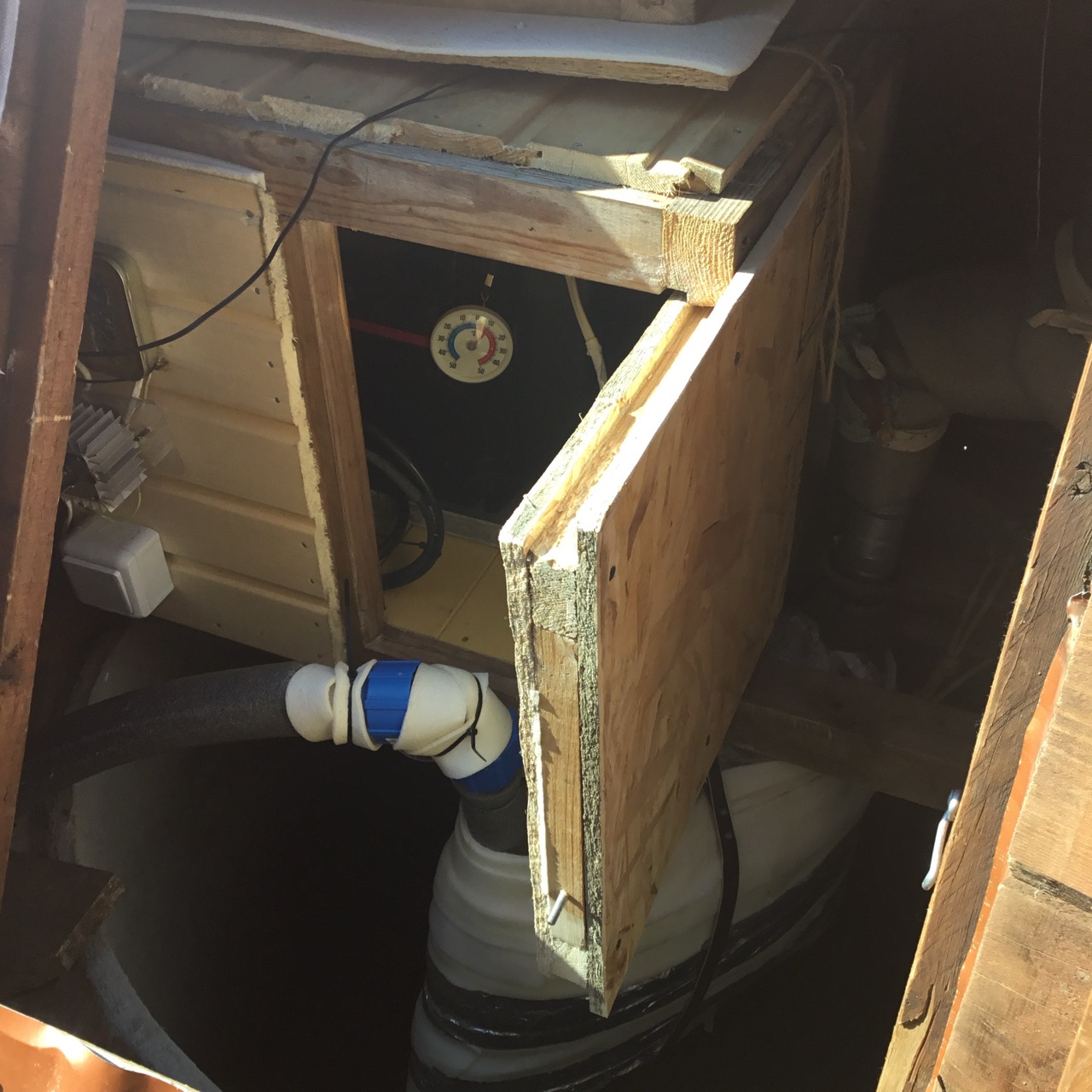

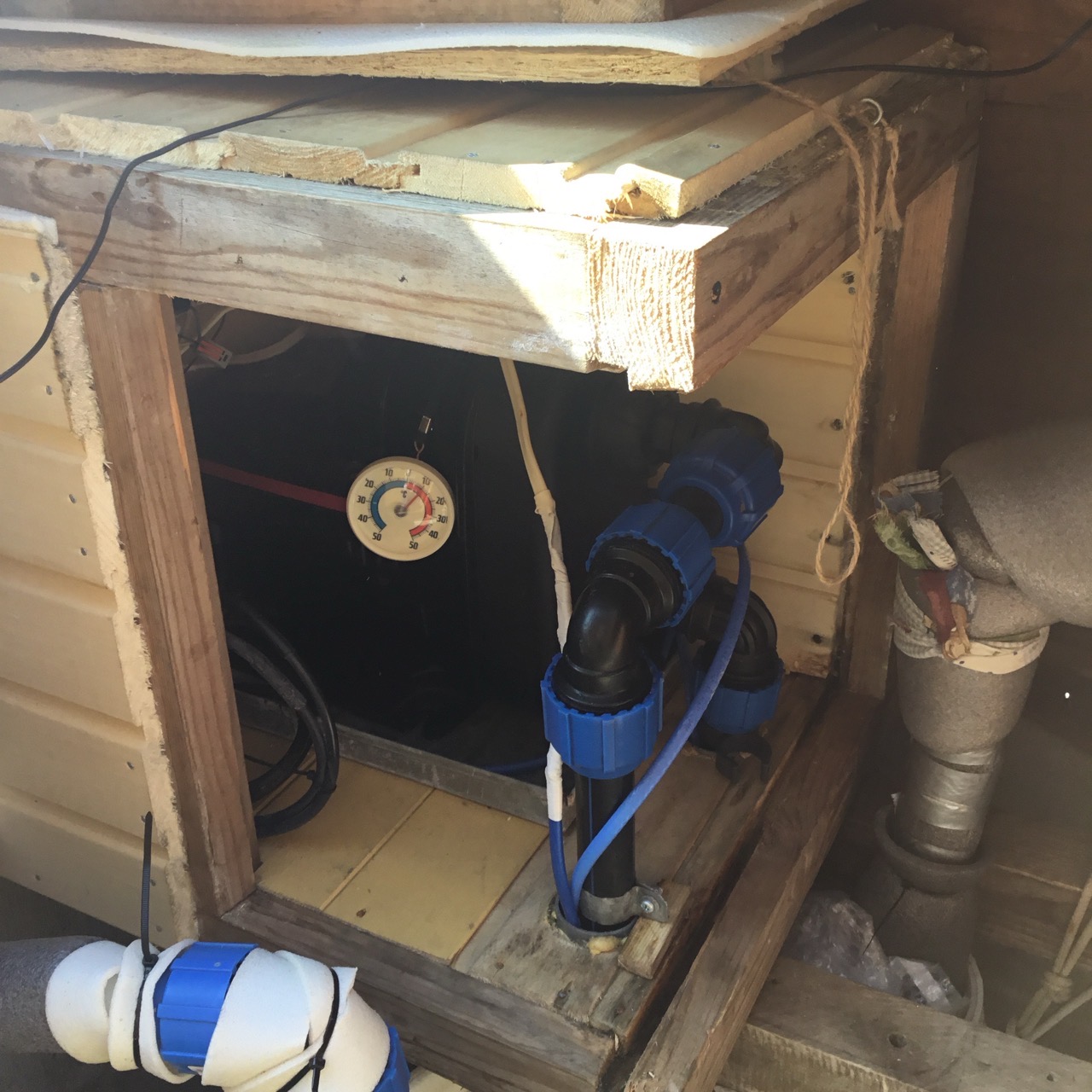

Для замены насоса требуется произвести разборку бокса. Утеплённый бокс разбирается таким образом: сначала снимается дверь, далее выдвигается правая стенка. Таким образом вы получаете свободный доступ к монтажу и демонтажу труб и насосного оборудования.
1. Вид с открытой дверью
2. Выдвижение правой стенки на себя
3. Полный демонтаж стенки
