ПАМЯТКА… Если где то на участке пропало электричество, то первым делом проверте автоматические выключатели в элетрическом щитке. Рабочее положение — черная клавиша ВВЕРХ.
Общая схема электроснабжения участка.
Электроснабжение подводится от столба на дороге, от счётчика установленного на верху столба. Доступ к счётчику получается через дистанционный информационный пульт, который находится в доме.
Вводный автомат установлен в ящике на столбе номинал 25А. Также все внутренние сети дома можно обесточить реверсивным выключателем генератора установив его рычаг в положении – вверх.
Дом оборудован системой аварийного питания через генератор работающий на бензине. Бензин в генератор заливается чистый, без примесей марки А92. Переключения подачи электричество производится реверсивным переключателем установленным на электрическом шкафу с правой стороны.
Если вам нужно подключить генератор, вы должны запустить его и после этого переключить реверсивный переключатель в нужное положение, который отключает подачу электроэнергии из общей сети, и подключает внутреннюю сеть дома к генератору.
Реверсивный переключатель можно переключать в любом режиме всегда. Этот переключатель отключает главную сеть электроснабжения идущую от столба и подключает электропитание идущее от генератора.
Об обслуживании генератора читайте страницу - Генератор.
Электрический обогрев дома
Для экономии электроэнергии второй этаж дома перекрывается осенью при температуре ниже +5° по Цельсию.
Дом обогревается конвекторами NOBO, которые имеют мощность от 500 до 1000 Вт. Конвекторы распределены таким образом чтобы снизить максимальную нагрузку на проводку дома. Конвекторы не связаны единым термостатом и системой управления. Не устанавливайте обогреватели с суммарной мощностью более 5.5 киловатт в доме. На конвекторах красной точкой отмечена температура зимнего режима, когда на улице ниже -5°.
Самый лучший вариант обогрева конвекторы по 500 Вт в количестве 10-11 штук расположенных по периметру строения.
Помните, что тепло в данном доме зависит от напряжения в общей электросети СНТ, а не только от регулятора и мощности конвектора.

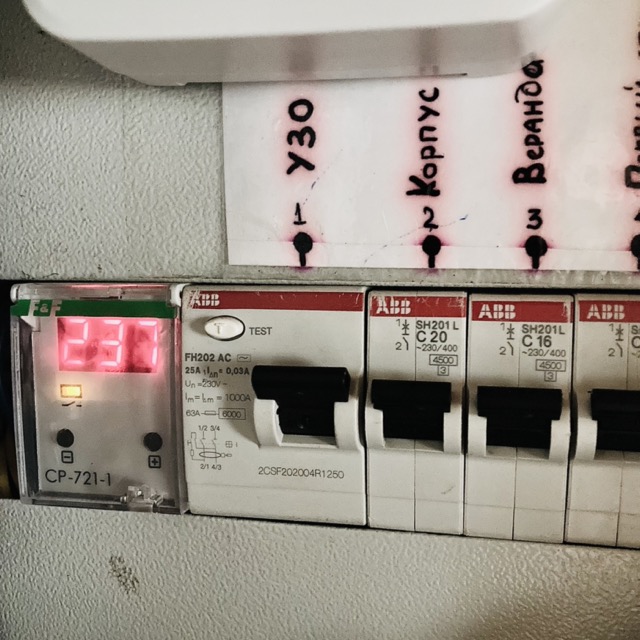

Также в доме находится нагреватель воды бойлер, вместимостью 30 литров и мощностью 1500 Вт.. Проводка в доме выполнена гибким кабелем с сечением 2.5 квадрата. Вся электропроводка дома заземлена и защищена системой УЗО и реле-контроллером напряжения. Все розетки имеют заземляющий контакт.
Важно но не обязательно !!!
В щитке установлено два параллельно соединённых водных автомата, которые подписаны. Для чего они нужны…?

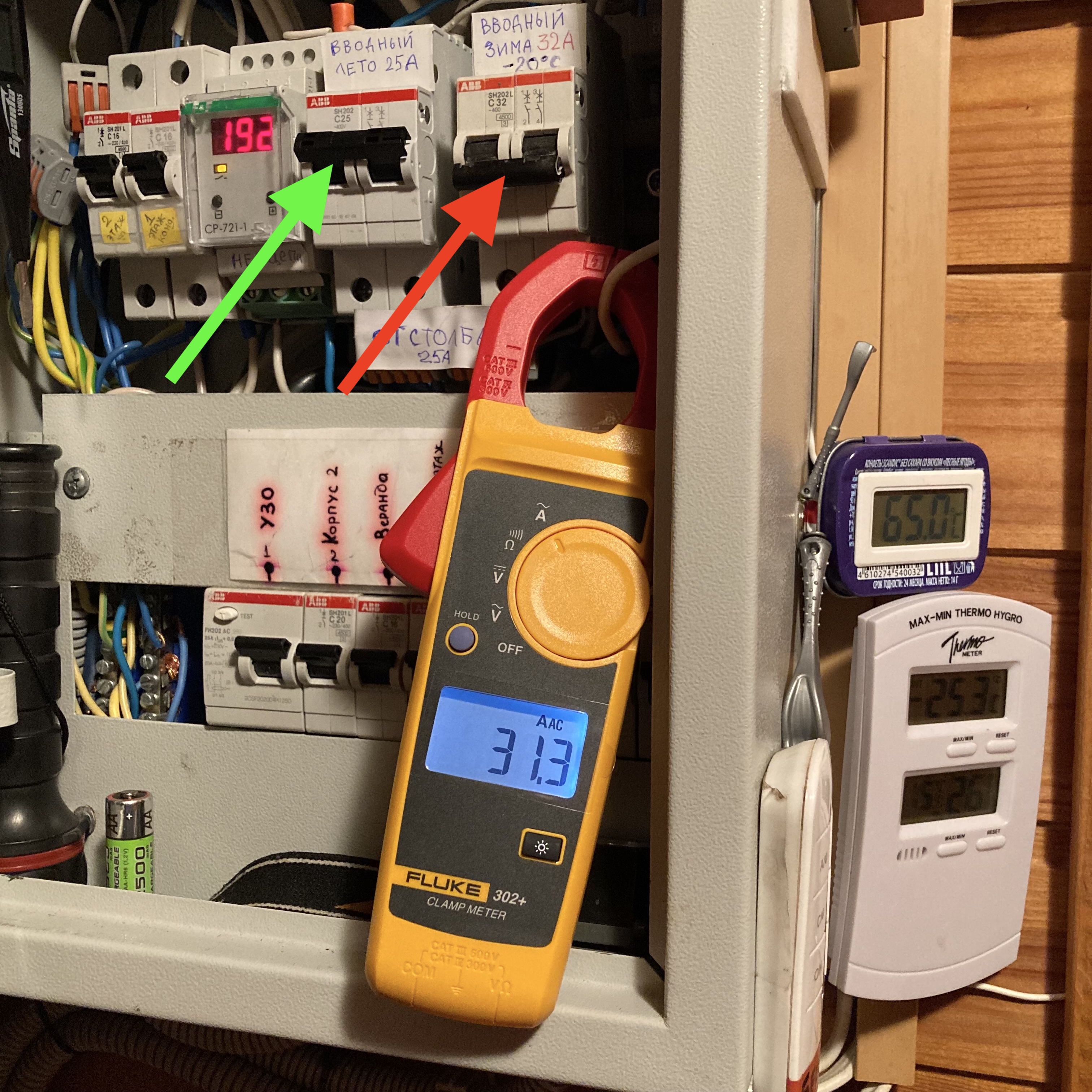

…При проживании в доме зимой, когда температура окружающей среды ниже -20°C, требуется использовать автомат номиналом 32А. Такое положение связано с качеством напряжения, которое падает когда дом выходит на полную мощность отопления. Поступающая энергия контролируется автоматом установленным в ящике на столбе, номинал которого 25А. Этот автомат находясь в отрицательных температурах увеличивает порог отсечения по силе тока, так как имеет очень сильное охлаждение. Внутренний же автомат на 25А срабатывает намного быстрее чем уличный автомат так как его внутренняя температура очень высокая. Такую разницу в температурах можно уравновесить разным номиналами автоматов.
В доме установлен стабилизатор напряжения, который выравнивает напряжение в самом доме. До стабилизатора напряжения, когда дом выходит на полную мощность для обогрева напряжение на участке сети до стабилизатора падает и соответственно сила тока возрастает. А поскольку автомат в ящике на столбе имеет сильное зимнее охлаждение и проводов и самого себя, то он выдерживает повышенную силу тока где-то до 32А.
Климат контроль
В доме установлено две системы кондиционирования Hitachi Shiratama 35 с индексом 12. Это две отдельные сплит системы. Работающая на 32-м фреоне. Диапазон температур -15 + 45. Работает как на обогрев так и на охлаждения помещения. Монтаж и доступ к трассе верхнего кондиционера осуществляется в под кровельном пространстве. Суммарная номинальная мощность кондиционеров составляет 2.1 кВт. Наружные блоки кондиционеров расположены так: верхний для верхнего этажа, нижний для нижнего этажа.
Стабилизация напряжения
Перед распределительным ящиком вдоме расположен инверторный стабилизатор напряжения на 9 кВт (10 КВа). Стабилизатор установлен в 2024-м году. Стабилизирует напряжение сети как от входящей сети, так и от бензогенератора. Стабилизатор имеет встроенный байпас. Для перехода на bypass-режим осуществляется при отключённый нагрузке. Автомат переключение в режим байпас и контрольный автомат стабилизатора находится на правой стенке стабилизатора в промежутке между стеной дома и устройством. Для отключение стабилизатора и перевод питания в обход стабилизатора выолняется так:

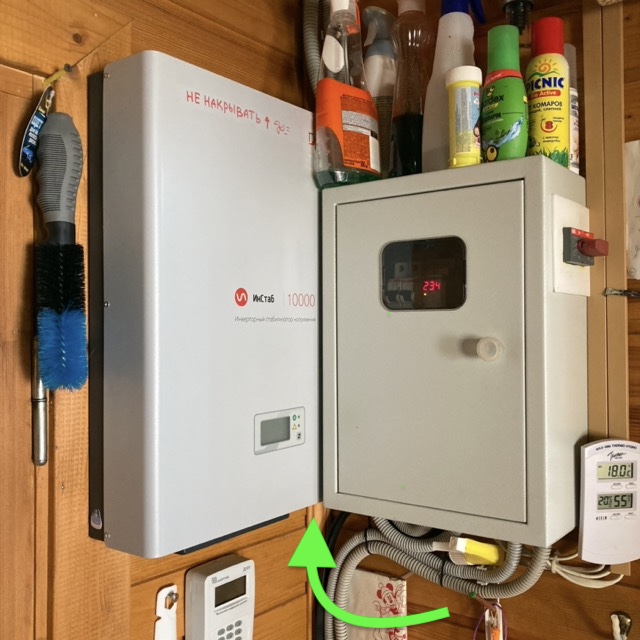

- Дотянитесь до автоматов стабилизатора (рис. 1) и опустите все две клавиши вниз. Таким образом обесточивается участок.

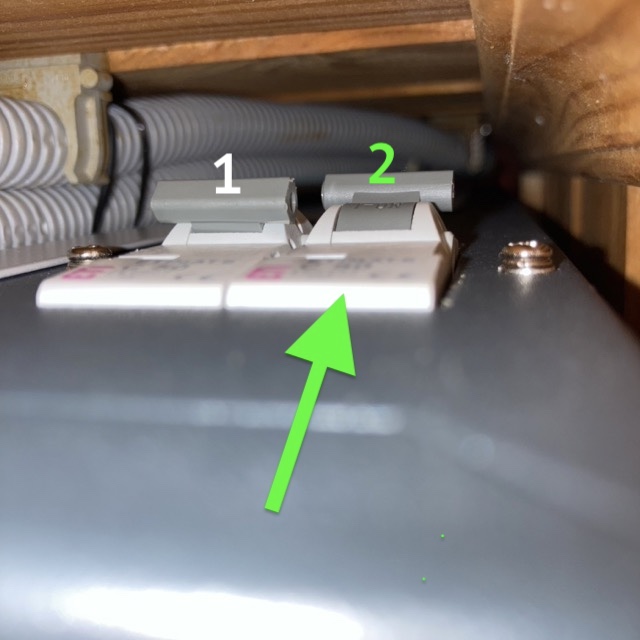

- Поднимите ближнюю к дверной стене клавишу-2 вверх (рис. 2). Ток пойдет в обход стабилизатора в дом.
- Для активации стабилизатора поменяйте клавиши наоборот. Клавиша-2 в позицию НИЗ. Клавиша-1 в позицию ВЕРХ.
- Инструкция стабилизатора - здесь
Синий дом
Не заземлен!
Имеет первоначальную простейшую проводку. Светильник крыльца оборудован сумеречными регулируемым и нерегулируемым реле.
Холодильник данного синего дома иммеет температурный режим работы окружающей среды от +7°С и выше. Если температура опускается ниже +7°С холодильник желательно отключать от сети. Об этом напоминает световая желтая индикация на холодильнике.
Сарай
Сарай подключён кабелем с сечением 2.5 квадрата. Сарай оборудован уличным светильником с датчиком движения и дистанционным переключателем на 4 канала. Электропроводка сарая заземлена.
Баня
Баня подключена к электрическому щитку кабелем с сечением 1.5 квадрата, проложенного в трубе ПВХ подземным способом на глубине 70 см. Вместе с электрокабелем, в трубе проложен телевизионный кабель с жилами питания. Часть трубы проложена от дома до домика генератора и вводится в домик, вторая часть трубы проложена от домика генератора до бани. Вместе с электрической трубой отмеченной красным маркером, проложена труба водоснабжения отмеченная синей линией на схеме.
Баня оборудована бойлером на 30 литров и мощностью 1.5 кВт. Также в бане установлен обогреватель Nobo мощностью 1.5 кВт. Баня защищена УЗО на 10 мА. Электропроводка бани заземлена.
Ночное освещение бани подключено через датчик движения.
Освещение участка
Освещение участка выполнена воздушным способом – кабелем сечением 2,5 квадрата. Питание ведётся от дома к дому далее к сараю и ответвляется к беседке. Беседка оборудована светильниками, прожектором на мачте и светодиодной лентой с подключаемым контроллером. Вся система управляется по радиоканалу с пульта. Ночное освещение управляется сумеречными реле.
Освещения автостоянки
К стоянке проложен подземный кабель без трубы. Кабель проложен от колодца до столба освещения на автостоянке перед воротами. Освещение автостоянки оборудовано датчиком движения.
Кабель старый, возраст около 50 лет
Мангал
Мангальная зона поключена к сараю кабелем с с сечением 1.5 квадрата. Имеет светильник.

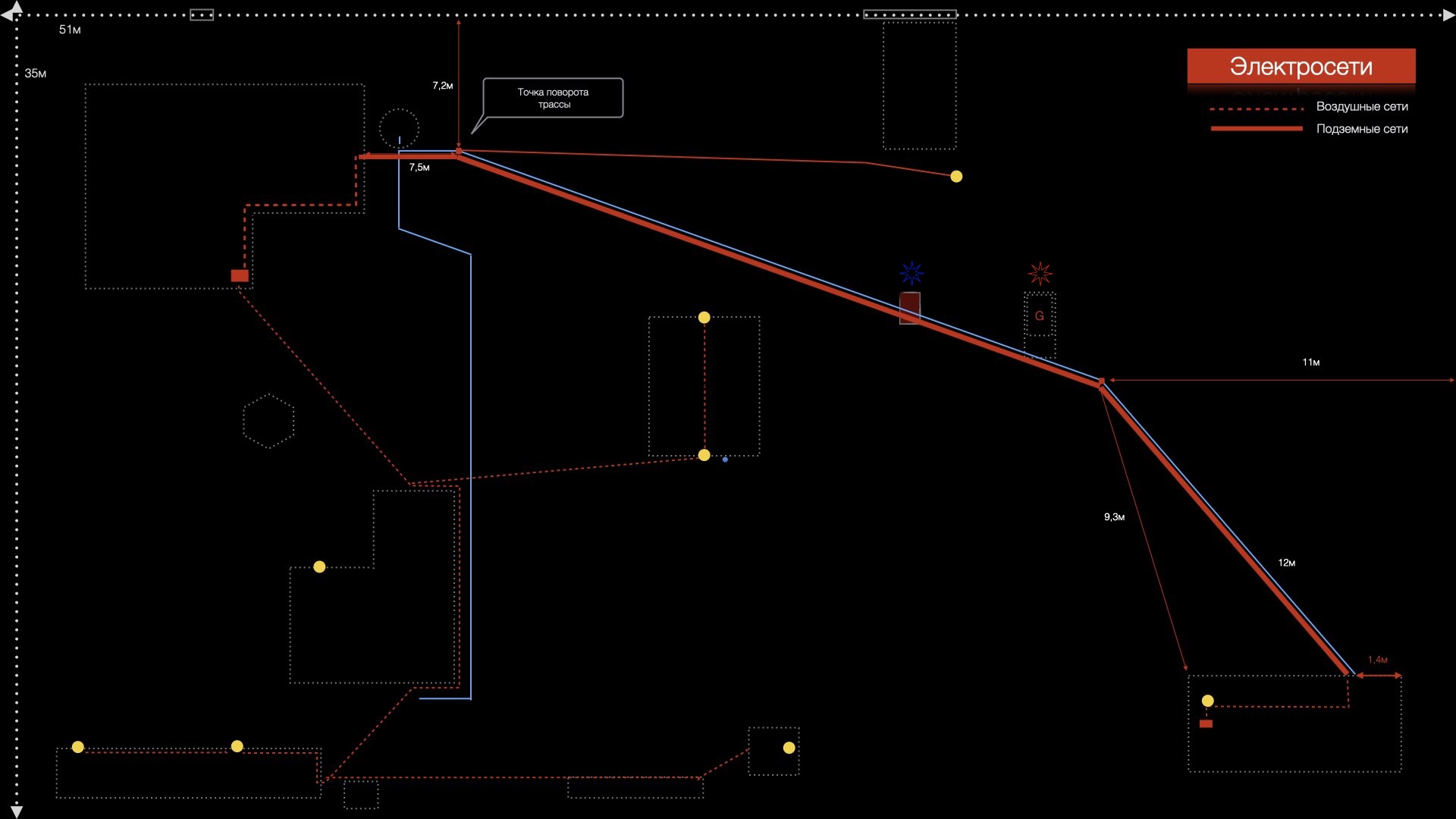

Схема электрической разводки на участке
Сплошной красной линией обозначается подземная трасса кабеля.
Прерывистой линией обозначается проводка проложенная по воздуху.
Голубой линией обозначен водоканал. Подробности по водопроводу можно узнать в разделе вода.
Красной звездочкой обозначено место установки генератора мощностью ~7.5 киловатт.
Синей звездочкой обозначен колодец для доступа к трубам.
Желтым кружком отмечены уличные светильники.
